AFRISO Zawór strefowy / przełączający 3-drogowy AZV 844, DN25, G5/4

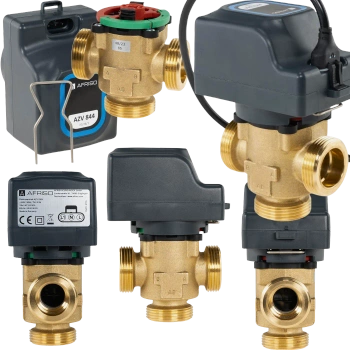

AFRISO AZV 844 – zawór strefowy 3-drogowy DN25 (G1¼") Kvs 11 z siłownikiem 230 V
Profesjonalny zawór strefowy 3-drogowy do instalacji grzewczych i chłodzących. Idealny do przełączania obiegów w nowoczesnych kotłowniach: grzejniki, podłogówka, bufory i zasobniki CWU.
Do czego służy zawór strefowy AFRISO AZV 844?
AFRISO AZV 844 to 3-drogowy zawór strefowy DN25 (G1¼") o współczynniku Kvs 11 m³/h, projektowany do pracy w instalacjach grzewczych i chłodzących. Umożliwia przełączanie przepływu między dwoma obiegami lub strefami – na przykład między ogrzewaniem podłogowym i grzejnikami, między buforem a zasobnikiem CWU albo między różnymi obiegami w układach z pompą ciepła.
Jak działa zawór AFRISO AZV 844? (zawór 3-drogowy przełączający)
Zawór AZV 844 jest zaworem 3-drogowym przełączającym. Oznacza to, że sterowany siłownikiem elektrycznym zawieradło kieruje przepływ medium – wody lub wody z glikolem – na jeden z dwóch wyjść. Dzięki sygnałowi ON/OFF (2-punktowemu) zawór może szybko i pewnie przełączać obieg w odpowiedzi na sygnał z termostatu, sterownika strefowego lub automatyki kotła.
- 💧Przełączanie obiegów – kierowanie przepływu na wybrany obieg w zależności od zapotrzebowania.
- 🔁Rozdział źródła ciepła – praca z kotłem, pompą ciepła, wymiennikiem płytowym lub węzłem cieplnym.
- 📊Automatyczna praca – sterowanie sygnałem ON/OFF z termostatów i sterowników.
- ❄️Tryb chłodzenia – możliwość zastosowania także w prostych układach chłodniczych.
Pasuje do:
- 🏠Domów jednorodzinnych i małych budynków usługowych.
- 🔥Instalacji z kotłem gazowym, olejowym, na paliwo stałe.
- ♻️Układów z pompą ciepła i buforem.
- 🚿Instalacji z zasobnikiem CWU i kilkoma obiegami grzewczymi.
- 🌀Ogrzewania podłogowego + grzejnikowego w jednym budynku.
Najważniejsze cechy i korzyści (Turbo-MAX-SEO)
Najczęstsze błędy przy doborze zaworu strefowego
- ⚠️Dobór „na oko” bez uwzględnienia Kvs – zbyt mały Kvs ogranicza przepływ, zbyt duży utrudnia stabilną pracę układu.
- ⚠️Mylenie zaworu mieszającego z przełączającym – AZV 844 jest zaworem przełączającym, a nie mieszającym.
- ⚠️Brak filtra przed zaworem – zanieczyszczenia w instalacji skracają żywotność zaworu i siłownika.
- ⚠️Złe podłączenie króćców – pomylenie portów powoduje nieprawidłową pracę systemu.
Elementy dostawy AFRISO AZV 844
- 📦3-drogowy zawór strefowy AZV 844 z mosiężnym korpusem.
- ⚡Siłownik elektryczny 230 V montowany bezpośrednio na zaworze.
- 🔌Przewód zasilający o długości ok. 1 m.
Dane techniczne AFRISO AZV 844
| Parametr | Wartość |
|---|---|
| Producent | AFRISO |
| Model | AZV 844 |
| Art.-Nr | 16 844 10 |
| EAN | 5902510011833 |
| Typ | 3-drogowy zawór strefowy przełączający |
| Średnica nominalna DN | 25 |
| Przyłącza | Gwint zewnętrzny G1¼" |
| Współczynnik Kvs | 11 m³/h |
| Napięcie zasilania siłownika | 230 V AC |
| Sygnał sterujący | 2-punktowy (ON/OFF, SPST) |
| Czas przełączenia | ok. 15 s |
| Długość przewodu | ok. 1 m |
| Medium | woda, mieszanina wody i glikolu (do 50%) |
| Ciśnienie robocze | do ok. 10 bar |
| Temperatura medium | do ok. 90°C |
Jak zamontować zawór AFRISO AZV 844? (wskazówki)
- 🧰Sprawdź schemat instalacji i kierunek przepływu medium.
- 🧷Zastosuj filtr wstępny przed zaworem, aby ochronić korpus i siłownik.
- ⚡Podłącz przewody siłownika zgodnie z instrukcją AFRISO i sterownika.
- ✅Po uruchomieniu sprawdź poprawność przełączania między obiegami.
Porównanie z innymi zaworami strefowymi AFRISO
Seria zaworów strefowych AFRISO AZV obejmuje kilka modeli o różnej średnicy nominalnej i wartości współczynnika Kvs. AZV 844 DN25 Kvs 11 to popularny, uniwersalny wybór do typowych instalacji w domach jednorodzinnych, podczas gdy inne modele serii mogą oferować mniejszy lub większy przepływ oraz inne średnice przyłączy. Dzięki temu instalator może dobrać zawór dokładnie do obliczonych przepływów w danym obiegu.
FAQ – najczęściej zadawane pytania o AFRISO AZV 844
Do jakich instalacji nadaje się zawór AFRISO AZV 844?
Zawór AZV 844 przeznaczony jest do instalacji grzewczych i chłodzących, w których wymagane jest przełączanie przepływu między dwiema strefami lub obiegami – np. grzejniki / ogrzewanie podłogowe, obieg bufora, wężownice zasobników CWU czy prostsze obiegi chłodzenia.
Jakim sygnałem sterowany jest siłownik AZV 844?
Siłownik zaworu AFRISO AZV 844 pracuje z sygnałem 2-punktowym (ON/OFF, SPST). Oznacza to, że można go łatwo podłączyć do typowych termostatów pokojowych, prostych sterowników strefowych lub wyjść przekaźnikowych automatyki kotła czy pompy ciepła.
Czy zawór może pracować z glikolem?
Tak. Zawór strefowy AFRISO AZV 844 jest przystosowany do pracy z wodą oraz z mieszaniną wody i glikolu o stężeniu do około 50%, co pozwala stosować go w instalacjach narażonych na niskie temperatury.
Czy możliwe jest ręczne przestawianie zaworu?
Tak. Zawór AFRISO AZV 844 posiada funkcję ręcznego przestawiania zawieradła poprzez wskaźnik przepływu znajdujący się pod siłownikiem, co ułatwia uruchomienie instalacji oraz diagnostykę serwisową.
Jak dobrać Kvs zaworu strefowego DN25?
Współczynnik Kvs powinien być dobrany do wymaganego przepływu w danym obiegu oraz spadku ciśnienia, który może przyjąć instalacja. W wielu typowych instalacjach domowych Kvs 11 dla DN25 jest bezpiecznym i uniwersalnym wyborem, ale przy większych przepływach warto przeprowadzić obliczenia lub skonsultować dobór z projektantem.
